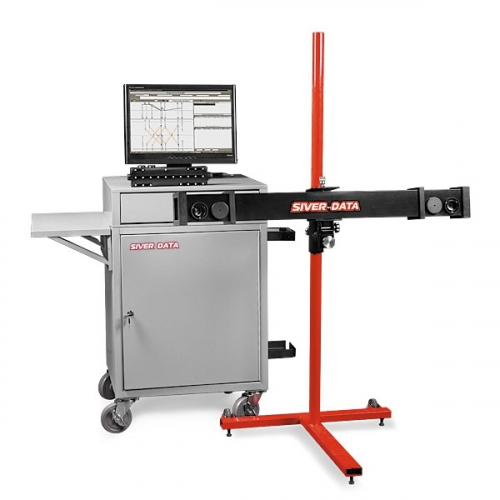

Измерительная система «SIVER DATA»

Система измерения геометрии кузова Siver Data предназначена:

• Для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта;
• Для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально. Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием.

Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки. Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве. Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой – 1 мм. Сивер Дата имеет Метрологический сертификат, который удостоверяет правильность всех получаемых измерений и даёт возможность пользователям системы смело предоставлять данные о состоянии кузова как клиентам, так и страховым компаниям.

Измерительный блок выполнен в виде прочной металлической балки с двумя установленными внутри видеокамерами. Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.

На боковой поверхности мишени-указки расположены 23 ярких светодиода.

Питание указки осуществляется от встроенных батарей размера АА. Связь с компьютером для передачи управляющих команд обеспечивается без использования радиоканала, посредством оптических команд.

В комплект входит несколько сменных щупов:

• Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений;
• Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально;
• Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку;
• Экстра длинный щуп, используется для доступа к глубоко расположенным точкам. Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно – простым нажатием специальной кнопки, расположенной на указке.

Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером.

Технические характеристики измерителя геометрии кузова Siver Data
